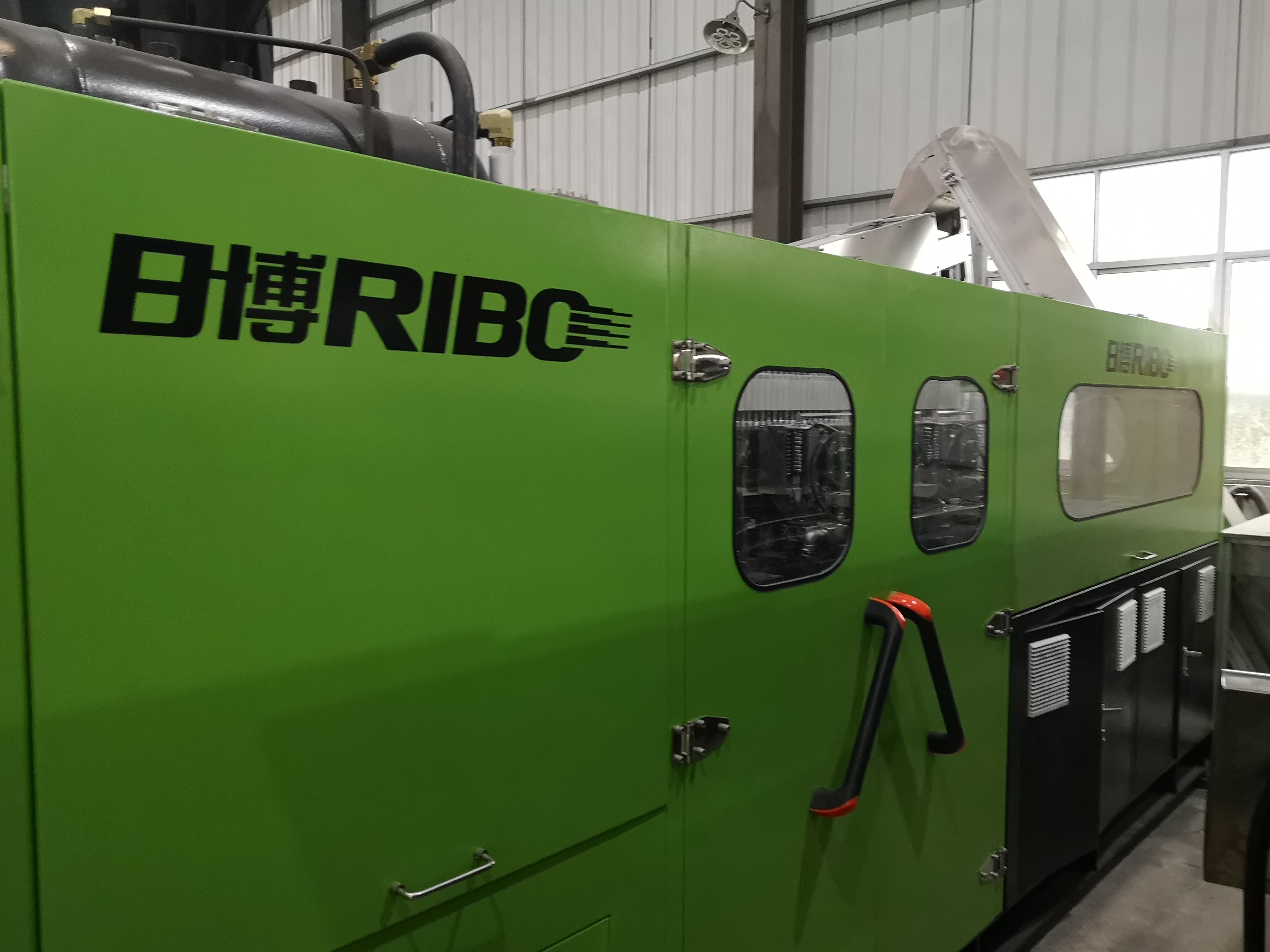

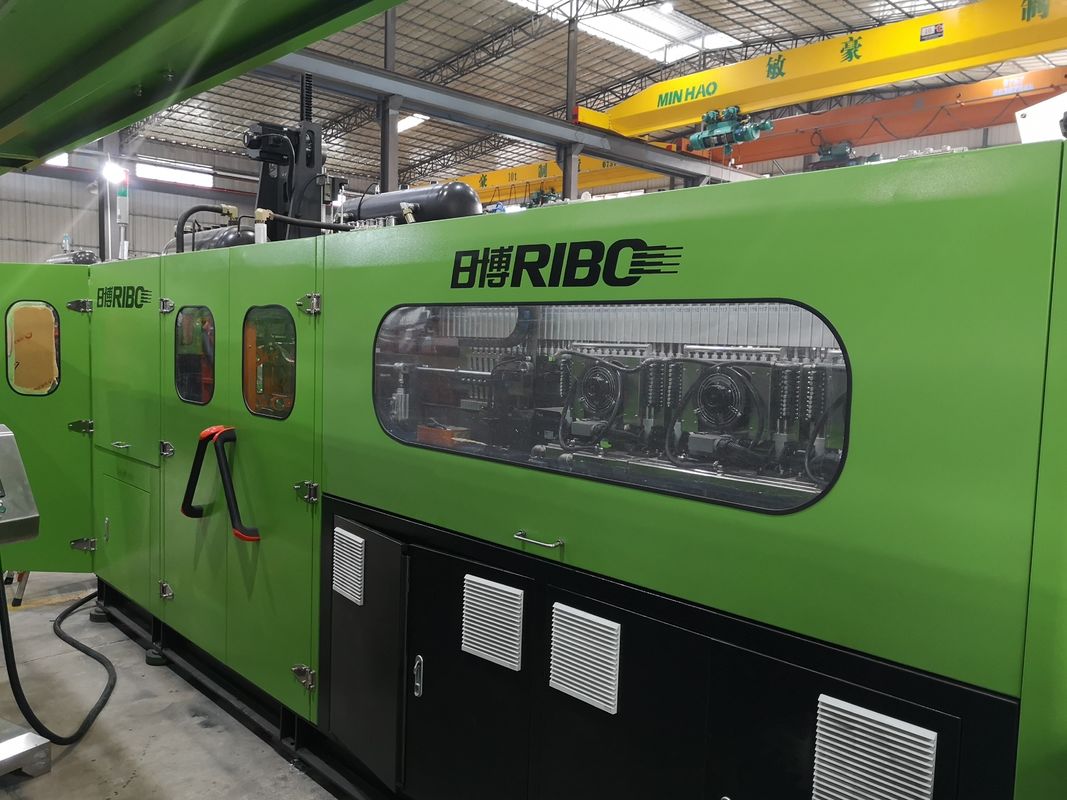

PET 3PH পানীয় 50HZ স্বয়ংক্রিয় ব্লো মোল্ডিং মেশিন ভোজ্য তেলের বোতল

পিইটি জলের বোতল, পানীয়ের বোতল, ভোজ্য তেলের বোতল স্বয়ংক্রিয় ব্লো মোল্ডিং মেশিন

আর সিরিজ মেশিনের পরিচিতি

I. সারাংশ

R সিরিজের রৈখিক সম্পূর্ণ বৈদ্যুতিক PET বোতল ব্লো মোল্ডিং মেশিন হল একটি উচ্চ গতির স্বয়ংক্রিয় PET ব্লোয়ার যা বর্তমানে সবচেয়ে উন্নত বোতল ব্লোয়িং প্রযুক্তির সাথে ডিজাইন করা হয়েছে এবং বিকাশ করা হয়েছে, যার সুবিধাগুলিকে দ্রুত, স্থিতিশীল, সাধারণ, সাধারণ উদ্দেশ্যমূলক এবং পরিবেশগত নিরাপদ হিসাবে বর্ণনা করা যেতে পারে।এটি প্রধানত জল, পানীয়, জুস ইত্যাদির জন্য ব্লো মোল্ডিং পিইটি পাত্রে প্রযোজ্য। মেশিনটি উচ্চ দক্ষতার সাথে প্রচুর পরিমাণে ফলন করে।প্রতিটি গহ্বরের ক্ষমতা 2750 ~ 2000bph এ বাড়ানো হয়েছে যখন বোতলের আকার যথাক্রমে 0.55L এর সমান বা তার কম হয়, যা উচ্চমানের গ্রাহকের প্রয়োজনীয়তা পূরণ করতে পারে।প্রিফর্ম অটো লোডিং সিস্টেমের সাথে সজ্জিত, মেশিনটি সম্পূর্ণরূপে স্বয়ংক্রিয়ভাবে কাজ করে সামঞ্জস্যপূর্ণ কর্মক্ষমতা এবং উচ্চ গতির সাথে, পুরো প্রক্রিয়া চলাকালীন কোনো অপারেটরের হস্তক্ষেপ ছাড়াই।তদনুসারে, দূষণের সম্ভাবনা স্পষ্টভাবে হ্রাস করা যেতে পারে, যা পণ্যের গুণমান নিশ্চিত করে।

২.প্রযুক্তি উন্নয়ন

সার্ভো পিএলসি সিস্টেমের প্রয়োগ:

উচ্চ-গতির অবস্থানের জন্য PTO (সার্ভো পজিশনিং মডিউল) সিস্টেম ব্যবহার করে ওমরন মোশন কন্ট্রোলার সিস্টেম (ইন্টিগ্রেশন মডিউল টাইপ) গ্রহণ করা হয়েছে, প্রক্সিমিটি সেন্সরগুলি অরবিটাল টার্গেট অবস্থান অনুসন্ধান করে, সার্ভো সিস্টেমে উচ্চ-গতির সংকেত পাঠায়।ট্র্যাকের অবস্থান অনলাইনে উচ্চ নির্ভুলতা রোটারি এনকোডার দ্বারা বিল্ট-ইন সার্ভো মোটর দ্বারা সনাক্ত করা হয়, নিয়ন্ত্রণ সিস্টেমে তথ্য ফেরত পাঠায়, অবশেষে, পজিশনিং মডিউল দ্বারা উচ্চ-গতির অবস্থান নির্ণয় করা হয়।

সার্ভো মোটর প্রয়োগ

ছাঁচ চলাচলের পদ্ধতি: গিয়ার বক্সের সাথে সংযোগকারী সার্ভো মোটর গ্রহণ করা হয়েছে, যথাক্রমে দুটি সংযোগ রড দ্বারা আটকানো ছাঁচের উভয় পাশে দুটি কব্জা প্রক্রিয়ার পারস্পরিক আপ এবং ডাউন গতি পূরণ করতে সিঙ্ক্রোনিকাল ট্রান্সমিশন সিস্টেম গৃহীত হয়।এইভাবে, মাঝখানে দুটি ছাঁচ ধারণকারী প্লেট বিপরীতভাবে বা একে অপরের দিকে চলে যায়, যা সাধারণত ছাঁচ খোলা এবং বন্ধ করা নামে পরিচিত।সার্ভো মোটর দ্বারা চালিত হাউলিং হুইলটি ক্রমাগত ঘড়ির কাঁটার দিকে বৃত্তাকার করে, শক্তির প্রভাব এবং পরিধান হ্রাস করে, ছাঁচটিকে আরও মসৃণভাবে ক্ল্যাম্পিং করে।প্রতিটি রাউন্ড মোল্ড হোল্ডিং প্লেট আন্দোলনের একটি সম্পূর্ণ চক্রের দিকে নিয়ে যায়------খোলা এবং বন্ধ।এছাড়াও উচ্চ চাপের এয়ার সুপারচার্জড মোল্ড লকিং মেকানিজম প্রয়োগ করা হয় যা ছাঁচের প্লেটের মধ্যে প্রভাব ফেলে এবং কার্যকরভাবে ছাঁচকে রক্ষা করে।এছাড়াও, এটি সমাপ্ত বোতলগুলিতে বিভাজন লাইনের দৃশ্যমানতা হ্রাস করতে সহায়তা করে।সার্ভো মোটর চালিত ছাঁচ আন্দোলনের প্রক্রিয়াটি কঠোর ইঞ্জিনিয়ারিং সিমুলেশন বিশ্লেষণের উপর ডিজাইন এবং তৈরি করা হয়েছে, যা নিশ্চিত করে যে ছাঁচের গতির সিরিজগুলি সহজ, নির্ভুল, সামঞ্জস্যপূর্ণ এবং দ্রুত, চক্রের সময় 0.2~ 0.4 সেকেন্ড করে।

প্রিফর্ম ফিডিং এবং প্রিফর্ম হিটিং হোল্ডারদের স্থানান্তর প্রক্রিয়া:প্রিফর্ম ফিডিং স্টার হুইল এবং প্রিফর্ম হিটিং হোল্ডার ট্রান্সফার মেকানিজম সার্ভো মোটর সিঙ্ক্রোনাস বেল্ট লিঙ্কেজ টাইপ ড্রাইভ স্টেপ দ্বারা চালিত হয়।প্রিফর্ম রোটারি হিটিং সিস্টেমের জন্য, প্রিফর্ম হিটিং হোল্ডারগুলি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা নিয়ন্ত্রিত হয়, প্রিফর্ম (প্রিফর্ম নেক উপরের দিকে থাকে) 360 ডিগ্রী নিরবচ্ছিন্নভাবে রোটারি হিটিং, 38 মিমি প্রিফর্ম হিটিং পিচ, আরও প্রিফর্ম একই দূরত্বের মধ্যে নিরবচ্ছিন্নভাবে উত্তপ্ত হয়, যা দক্ষতা উন্নত করে এবং শক্তি সঞ্চয় 50% এর উপরে।একই সার্ভো মোটর একটি স্লাইড ট্র্যাকে সিঙ্ক্রোনাসভাবে কাজ করার জন্য ব্যবহার করা হয় স্লাইড ট্র্যাকে ঘূর্ণায়মান উচ্চ-গতির স্টেপিং পজিশনিং গঠনকে সহজ করার জন্য, যা স্টেপিং ট্র্যাককে দ্রুত এবং স্থিতিশীল করে তোলে, উত্পাদন চক্রের সময়কে ছোট করে এবং উত্পাদন দক্ষতাকে ব্যাপকভাবে উন্নত করে।

উত্তপ্ত/ভেরিয়েবল পিচ মেকানিজমের পরে পারফর্ম করা: এই মেকানিজমটি স্ক্রুকে সরাসরি সংযুক্ত করার জন্য সার্ভো মোটর গ্রহণ করা হয়, স্ক্রুটি ঘুরে যায়, পিচটি 38 মিমি থেকে সরাসরি 98 মিমিতে পরিবর্তিত হয়, দুটি মেকানিজমের মধ্যে উচ্চ গতি এবং সঠিক কার্য সম্পাদন নিশ্চিত করে।

★পরিবর্তনশীল অংশে, গৃহীত সম্পূর্ণ স্বাধীন গবেষণা এবং সুপার হার্ড অ্যালয় স্ক্রু বিচ্ছেদ উন্নয়ন, পৃষ্ঠ 2 মিমি রকওয়েল কঠোরতা 68 ডিগ্রী বা তার বেশি পৌঁছতে পারে, এবং স্ক্রু মসৃণ ডিগ্রী, শিল্পে পরিধান-প্রতিরোধী ডিগ্রি একেবারে নেতৃস্থানীয়, ডিজাইন পরিষেবা জীবন 15 বছরের বেশি হতে পারে।

গ্রিপার এবং বোতল আউট-ফিড মেকানিজম সহ প্রিফর্ম ট্রান্সফার সিস্টেম:এই দুটি গতির জন্য উচ্চ গতি এবং নির্ভুল নিশ্চিত করার জন্য, একই সার্ভো মোটর এবং সিঙ্ক্রোনাস বেল্ট দ্বারা চালিত ব্লো মোল্ড এবং সমাপ্ত বোতলগুলিকে আউট-ফিডের মধ্যে সরবরাহ করা উত্তপ্ত প্রিফর্ম।

স্ট্রেচিং মেকানিজম (ডাউন স্ট্রেচিং):স্ট্রেচিং রডগুলি একবারে একটি সার্ভো মোটর দ্বারা চালিত হয়, যা রডগুলির গতির সিঙ্ক্রোনিসিটি নিশ্চিত করে এবং উত্পাদনের আগে সামঞ্জস্য করা সহজ করে তোলে।(ব্লো মোল্ড বিনিময় করার পরে, স্ট্রেচিং রডগুলির উচ্চতা সামঞ্জস্য করা আরও সহজ করে তোলে, ম্যানুয়াল দ্বারা সামঞ্জস্য করার পরিবর্তে কেবল টাচ স্ক্রিনে ডেটা ইনপুট করতে হবে।)

থার্মোস্ট্যাটিক হিটিং সিস্টেমের প্রয়োগ:

মডুলারাইজড কন্ট্রোল সিস্টেম থার্মোস্ট্যাটিক ফ্লাস্ক ফাঁকা হিটিং ওভেনে ব্যবহৃত হয়, যা গরম করার জন্য ইনফ্রারেড ল্যাম্প এবং প্রতিফলক ব্যবহার করে।তাপমাত্রা মান সেট করার পরে, সরঞ্জাম স্বয়ংক্রিয়ভাবে ভোল্টেজ ওঠানামা এবং পরিবেশগত তাপমাত্রা পরিবর্তন দ্বারা প্রভাবিত না হয়ে হার অনুযায়ী আউটপুট ভোল্টেজ সামঞ্জস্য করতে পারে।একই সময়ে, এটি ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত বায়ু সঞ্চালনের দ্বারাও ঠান্ডা হয়, যা কার্যকরভাবে অভ্যন্তরীণ গরম তাপমাত্রা এবং গরম করার ওভেনের ধ্রুবক তাপমাত্রার গ্যারান্টি দিতে পারে এবং প্রতিটি প্রিফর্মের পৃষ্ঠ এবং এর অভ্যন্তরীণ তাপমাত্রাকে সমানভাবে উত্তপ্ত করে তোলে।অধিকন্তু, বোতলটি গরম করার ওভেনে 360 ডিগ্রি ঘোরে, যাতে প্রিফর্মের প্রতিটি দিক সমানভাবে গরম করা যায়, যা ব্লো বোতলের ফলন এবং পুরু-দেয়ালের প্রিফর্মগুলির অভিযোজনযোগ্যতার পরিসরকে উন্নত করে।

প্রিফর্ম হিটিং সিস্টেমে সম্পূর্ণ বন্ধ-লুপ ভোল্টেজ নিয়ন্ত্রকের প্রয়োগ:

হিটিং ওভেনের তাপমাত্রা সম্পূর্ণ ক্লোজড-লুপ ভোল্টেজ রেগুলেটর (ফিডব্যাক সহ) দ্বারা নিয়ন্ত্রিত হয় যা স্বাধীনভাবে RiBo কোম্পানি দ্বারা তৈরি করা হয়েছে।নিয়ন্ত্রক প্রতি সেকেন্ডে 100 বার স্ক্যানিং ফ্রিকোয়েন্সিতে আউটপুট ভোল্টেজ (সেট মান) সনাক্ত করে এবং সামঞ্জস্য করে, যাতে সমানভাবে ভোল্টেজ আউটপুটের প্রভাব অর্জন করা যায় এবং গরম করার উপাদানের তাপ ওঠানামার কারণে অস্থির গরমের প্রভাবের সমস্যা সমাধান করা যায় (বাতি) ) বিদ্যুৎ সরবরাহের ভোল্টেজ ওঠানামার কারণে।উপরন্তু, ক্লোজড-লুপ কন্ট্রোল সিস্টেমটি মূল হিটিং ওভেনের ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার সাথে ইন্টারঅ্যাক্ট করে এবং সহযোগিতা করে, পরিবেশগত তাপমাত্রা পরিবর্তনের কারণে গরম করার তাপমাত্রার ওঠানামাকে ব্যাপকভাবে উন্নত করে।বোতল ব্লোয়িং মেশিনে উপরের প্রযুক্তির প্রয়োগের মাধ্যমে, প্রতিটি প্রিফর্মের গরম করার অভিন্নতা এবং স্থায়িত্ব সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ হতে থাকে, যা অবশেষে প্রতিটি গহ্বরের বোতল ফুঁক প্রভাবের স্থিতিশীলতা এবং অভিন্নতা নিশ্চিত করে।এই বন্ধ-লুপ ইউনিট বোতল ফুঁক সরঞ্জামের সামগ্রিক কর্মক্ষমতা আরও উন্নত করেছে।

মেশিন শেষ গরম চুলা শেষে preform তাপমাত্রা সনাক্তকরণের সাথে সজ্জিত করা হয়, যদি preform তাপমাত্রা ফুঁ তাপমাত্রায় না পৌঁছায়, preforms ঘা ছাঁচ মধ্যে যাচ্ছে কিন্তু কোন ফুঁ, বায়ু সংরক্ষণ.

III.কর্মক্ষমতা এবং সুবিধা

i. ম্যান-মেশিন ইন্টারফেস পরিচালনা করা সহজ।তাপমাত্রা সমন্বয় এবং প্রিফর্ম বিতরণ সহ সবকিছুই কম্পিউটারাইজড।

ii.স্বাধীন অস্থাবর অপারেশন প্যানেল, অপারেশন আরো সুবিধাজনক এবং নমনীয় করা.

iii. প্রিফর্ম আনস্ক্র্যাম্বলিং, লোডিং, বোতল হ্যান্ডলিং এবং অর্ডারিং সবই স্টেইনলেস স্টিল ম্যানিপুলেটর দ্বারা দ্বিতীয় দূষণ ছাড়াই স্বয়ংক্রিয়ভাবে পরিচালিত হয়।

iv. স্বয়ংক্রিয় ভ্রূণ প্রিফর্ম ফিডিং সিস্টেমের প্রক্রিয়া চলাকালীন, প্রতিটি প্রিফর্ম চ্যানেলের ফটোইলেকট্রিক সনাক্তকরণ রয়েছে, উপরের মোটর এবং বিভাজন সিলিন্ডারের ক্রিয়া নিয়ন্ত্রণ করে, প্রতিটি ভ্রূণ চ্যানেলে প্রিফর্মের অভিন্ন বন্টন নিশ্চিত করে এবং ভীতিকর কাজ করে। উপাদানের ঘাটতি।

v. প্রিফর্ম গরম করার সময় সঞ্চালনকারী ঠান্ডা জলের সিস্টেমের পাশাপাশি কনভার্টার নিয়ন্ত্রিত ফ্যান বোতলের ঘাড়কে বিকৃতি থেকে রক্ষা করতে পারে।

viহোমোথার্মাল হিটারটি স্বয়ংক্রিয় প্রতিফলন এবং ক্লোজড লুপ অ্যাডজাস্টিং সিস্টেম গ্রহণ করে যার অনুপাতে ক্রমাগত শক্তি সরবরাহ করা হয়, ভোল্টেজের ওঠানামা দ্বারা প্রভাবিত হয় না।কনভেয়িং চেইনটি শর্ট পিচ এবং প্যারাট্যাকটিক, যা ধীরগতির গরম এবং কম বিদ্যুত খরচ উপলব্ধি করতে সাহায্য করে।ফলস্বরূপ, preform সমানভাবে উত্তপ্ত এবং গাট্টা করা সহজ হতে পারে।

viiমোল্ডগুলির অবস্থানগত ইনস্টলেশন এক ঘন্টার মধ্যে সহজেই ছাঁচগুলি পরিবর্তন করা সম্ভব করে, অপারেটরকে কেবল মাটিতে দাঁড়াতে হবে এই কাজটি শেষ করতে পারে, মেশিনের ফ্রেমে দাঁড়ানোর দরকার নেই, ব্যক্তির সুরক্ষা অনেক বেশি।

viii.মেশিনগুলির জন্য আমরা যে সমস্ত গুরুত্বপূর্ণ অংশগুলি ব্যবহার করি, যেমন বৈদ্যুতিক, বায়ুসংক্রান্ত উপাদান, সার্ভো মোটর ইত্যাদি, জাপান, মার্কিন যুক্তরাষ্ট্র এবং ইউরোপ থেকে আমদানি করা বিখ্যাত ব্র্যান্ডের অংশ, যা আমাদের সরঞ্জামগুলির স্থায়িত্ব এবং দীর্ঘ জীবন নিশ্চিত করে।

ix. উচ্চ চাপ ব্লোয়িং ভালভ কম চাপের বাতাসে রূপান্তর করার ডিভাইস দিয়ে সজ্জিত, যা নিম্নচাপের বায়ু ছাড়াই স্বাভাবিক রূপান্তর নিশ্চিত করতে পারে।মেশিন উচ্চ চাপ বায়ু পুনরুদ্ধার ডিভাইস দিয়ে সজ্জিত, বোতল ফুঁ উত্পাদন প্রক্রিয়ায়, উচ্চ চাপ বায়ু পুনরুদ্ধার করা যেতে পারে এবং সিলিন্ডার/প্রি-ব্লোর জন্য ব্যবহার করা যেতে পারে।

IVসহজ রক্ষণাবেক্ষণ

ওমরন সার্ভো কন্ট্রোলার সিস্টেম (মোশন কন্ট্রোলার, মডুলার) মেশিনের সাথে নির্দিষ্ট যোগাযোগকারী তারের মাধ্যমে সংযুক্ত থাকে। ব্যবহারকারী মোশন কন্ট্রোলারের মাধ্যমে মেশিনের সমস্ত ক্রিয়া পরিচালনা করতে পারে।একবার মেশিনে ত্রুটি দেখা দিলে, ম্যান-মেশিন ইন্টারফেস অপারেটরকে সতর্কতা সংকেত এবং ত্রুটি নির্ণয়ের প্রতিবেদন সরবরাহ করবে, অপারেটর দ্রুত ত্রুটির কারণ খুঁজে পেতে পারে এবং যত তাড়াতাড়ি সম্ভব ফল্ট ডিসপ্লের মাধ্যমে সমস্যা সমাধান করতে পারে।

★ যদি বোতলটি এয়ার কনভেয়ারে অবরুদ্ধ/পূর্ণ থাকে, তাহলে স্বয়ংক্রিয় স্টপ ফিডিং প্রিফর্মের ফাংশন ফটোইলেকট্রিক সনাক্তকরণের মাধ্যমে প্রোগ্রামে সেট করা যেতে পারে।

★যদি ব্লোয়িং মেশিনের পরে যন্ত্রপাতি খুব বেশি সময় ধরে কাজ করা বন্ধ করে দেয়, তবে গরম করার বাতিটি স্বয়ংক্রিয়ভাবে তাপমাত্রা হ্রাস করার ফাংশন দিয়ে সেট করা যেতে পারে, বিদ্যুৎ খরচ সাশ্রয় করে এবং গরম করার সিটে অতিরিক্ত তাপমাত্রা এড়াতে পারে। (তাপমাত্রা সেটিং টাচ স্ক্রিনে সেট করা আছে)

★ স্ক্রু ভেরিয়েবল পিচ প্রিফর্ম ট্রান্সফার মেকানিজমের অবস্থান ফটোইলেকট্রিক সনাক্তকরণ এবং সুরক্ষা ডিভাইস দিয়ে সজ্জিত।যখন প্রিফর্ম স্থানান্তর করা হয় না, তখন ভেরিয়েবল পিচ সিস্টেমের উপাদানগুলিকে কার্যকরভাবে সুরক্ষিত করতে ব্লোয়িং মেশিন স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।

V. নিরাপত্তা

বোতল ফুঁকানোর মেশিনের পারস্পরিক অংশগুলি প্রতিরক্ষামূলক ডিভাইস এবং সতর্কতা চিহ্ন দিয়ে সজ্জিত।

iঅপারেটরদের নিরাপত্তা

মেশিনটি সম্পূর্ণরূপে নিখুঁত নির্ভরযোগ্য নিরাপত্তা দরজা দিয়ে ঘেরা এবং প্রধান পৃষ্ঠে অ্যালুমিনিয়াম অ্যান্টিস্লিপ প্লেট দিয়ে সজ্জিত, যা অপারেটরদের সবচেয়ে বড় মাত্রায় নিরাপত্তা নিশ্চিত করতে পারে।

ii.মেশিনের নিরাপত্তা

পজিশনিং সিস্টেম, ক্ল্যাম্পিং সিস্টেম এবং স্ট্রেচিং সিস্টেমকে সবচেয়ে বড় ডিগ্রীতে নিরাপদে চালানো নিশ্চিত করতে একাধিক পয়েন্ট সনাক্তকরণ কৌশল গ্রহণ করা হয়।

টেকনিক্যাল প্যারামিটার
