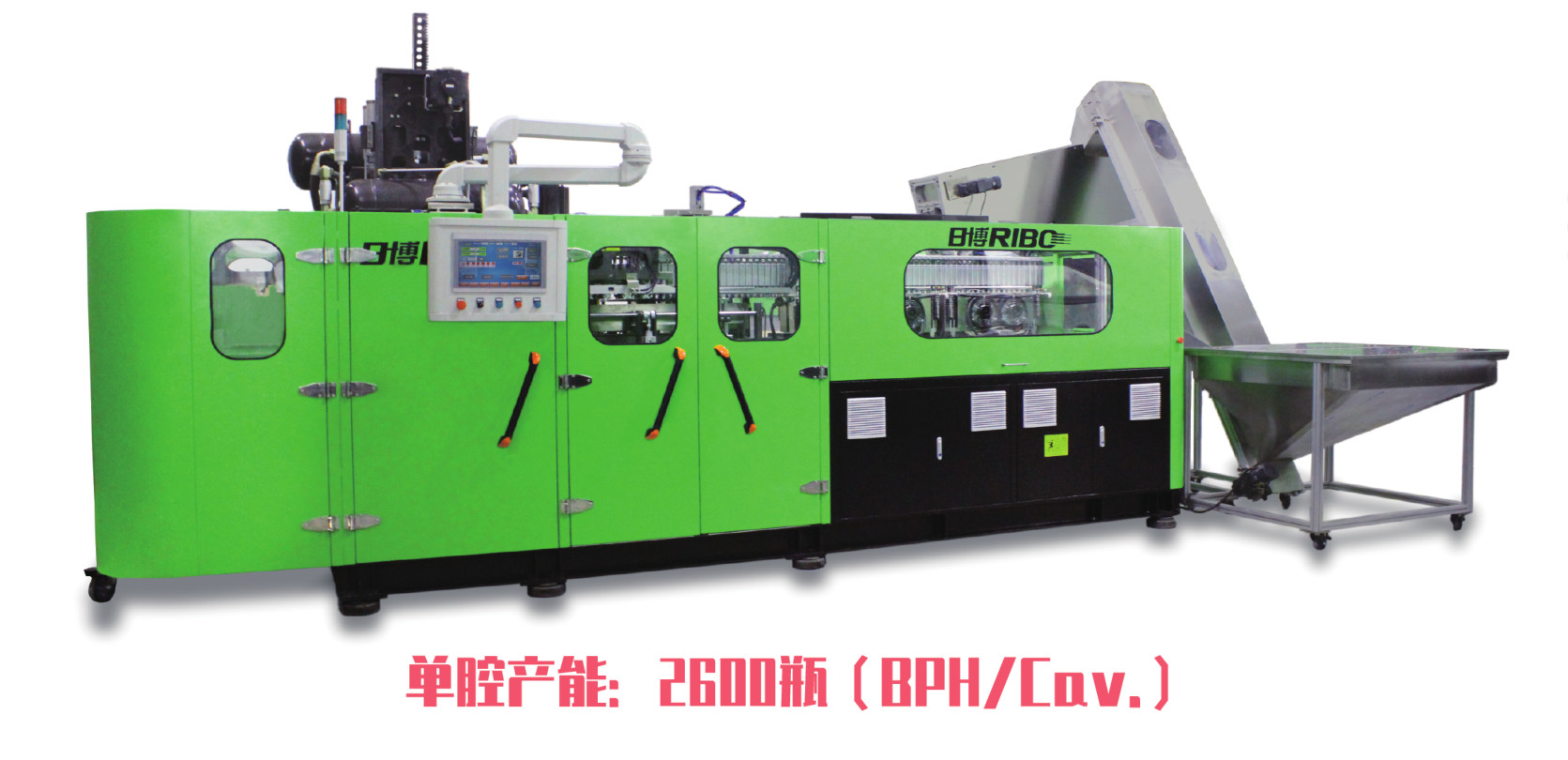

110 কেডব্লিউ প্লাস্টিকের বোতল ব্লোং মেশিন 6 গহ্বর 1 বছরের ওয়ারেন্টি

জলের বোতল / এনার্জি ড্রিঙ্কস বোতলটির জন্য কম উত্পাদন ব্যয় শক্তি সঞ্চয় পিইটি বোতল বোতল ব্লো ছাঁচনির্মাণ মেশিন

এই সিরিজটি পানীয় জলের জন্য পিইটি বোতল তৈরি করতে, কার্বনেটেড সফট ড্রিঙ্ক, মাঝারি তাপমাত্রা ভরাট পানীয়, দুধ, ভোজ্যতেল, খাবার, প্রতিদিনের রাসায়নিকের জন্য ব্যাপকভাবে ব্যবহৃত হয়… ect।

আর সিরিজ মেশিনের ভূমিকা

I. সংক্ষিপ্তসার

আর সিরিজলিনিয়ার ফুল ইলেকট্রিক পিইটি বোতল ব্লো মোল্ডিং মেশিন একটি উচ্চ গতির স্বয়ংক্রিয় পিইটি ব্লোয়ার যা বর্তমানে সবচেয়ে উন্নত বোতল ফুঁ দিয়ে প্রযুক্তির সাথে ডিজাইন করা এবং বিকাশ করা হয়, এর সুবিধাগুলি দ্রুত, স্থিতিশীল, সাধারণ, সাধারণ উদ্দেশ্যযুক্ত এবং পরিবেশগত নিরাপদ হিসাবে বর্ণনা করা যেতে পারে।এটি জল, পানীয়, রস ইত্যাদির জন্য ব্লো মোল্ডিং পিইটি পাত্রে সাধারণত প্রয়োগ হয় মেশিন উচ্চ দক্ষতার সাথে প্রচুর ফলন দেয়।প্রতিটি গহ্বরের সক্ষমতা বৃদ্ধি করা হয়েছে2600bphযখন বোতলটির আকার যথাক্রমে 0.55L এর সমান বা তার চেয়ে কম হয়, যা উচ্চতর গ্রাহকের প্রয়োজনীয়তা পূরণ করতে পারে।প্রিফর্ম অটো লোডিং সিস্টেম দিয়ে সজ্জিত, পুরো প্রক্রিয়া চলাকালীন কোনও অপারেটরের হস্তক্ষেপ ছাড়াই, মেশিনটি সামঞ্জস্যপূর্ণ পারফরম্যান্স এবং উচ্চ গতির সাথে সম্পূর্ণ স্বয়ংক্রিয়ভাবে কাজ করে।তদনুসারে, দূষিত হওয়ার সম্ভাবনা সুস্পষ্টভাবে হ্রাস করা যায়, যা পণ্যের গুণগতমানকে আশ্বাস দেয়।

II।প্রযুক্তি উন্নয়ন

সার্ভো পিএলসি সিস্টেমের প্রয়োগ:

হাই-স্পিড পজিশনিংয়ের জন্য পিটিও (সার্ভো পজিশনিং মডিউল) সিস্টেমটি ব্যবহার করে ওমরন মোশন কন্ট্রোলার সিস্টেম (ইন্টিগ্রেশন মডিউল টাইপ) গৃহীত হয়েছে, প্রক্সিমিটি সেন্সরগুলি অরবিটাল লক্ষ্য স্থানে অনুসন্ধান করে সার্ভো সিস্টেমে উচ্চ-গতির সংকেত প্রেরণ করে।ট্র্যাকের অবস্থানটি সার্ভো মোটর অন্তর্নির্মিত উচ্চ স্পষ্টতা রোটারি এনকোডার দ্বারা অনলাইনে সনাক্ত করা যায়, নিয়ন্ত্রণ সিস্টেমে তথ্যগুলি ফেরত পাঠানো হয়, অবশেষে, হাই-স্পিড পজিশনিং অবস্থান মডিউল দ্বারা চালিত হয় by

সার্ভো মোটরের প্রয়োগ

ছাঁচ চলাচল প্রক্রিয়া:সার্ভো মোটর সংযোগ গিয়ার বক্সটি গৃহীত হয়েছে, যথাক্রমে দুটি লিঙ্কেজ রড দ্বারা আটকানো ছাঁচের উভয় পক্ষের দুটি কব্জাকরণ প্রক্রিয়াটির পুনরুক্তি এবং ডাউন গতি পূরণের জন্য সিঙ্ক্রোনিকাল ট্রান্সমিশন সিস্টেম গৃহীত হয়।এইভাবে, মাঝখানে দুটি ছাঁচযুক্ত হোল্ড প্লেটগুলি বিপরীতভাবে বা একে অপরের দিকে চলে যায়, যা সাধারণত ছাঁচ খোলার এবং বন্ধ হিসাবে পরিচিত।সার্ভো মোটর দ্বারা চালিত হুলিং চাকাটি বিদ্যুতের প্রভাব এবং পরিধানকে হ্রাস করে অবিচ্ছিন্নভাবে ঘড়ির কাঁটার রাউন্ড তৈরি করে, ছাঁচটি আরও সাবলীলভাবে ক্ল্যাম্পিং করে তোলে।প্রতিটি রাউন্ডটি ছাঁচ হোল্ডিং প্লেটগুলির আন্দোলনের একটি সম্পূর্ণ চক্রের দিকে নিয়ে যায় ------ খোলা এবং বন্ধ closeএছাড়াও উচ্চ চাপ বায়ু সুপারচার্জড ছাঁচ লকিং প্রক্রিয়া প্রয়োগ করা হয় যা ছাঁচ প্লেটগুলির মধ্যে প্রভাবটি ছড়িয়ে দেয় এবং কার্যকরভাবে ছাঁচগুলিকে সুরক্ষা দেয়।তদ্ব্যতীত, এটি সমাপ্ত বোতলগুলিতে বিভাজন রেখার দৃশ্যমানতা হ্রাস করতে সহায়তা করে।সার্ডো মোটর চালিত ছাঁচ আন্দোলন প্রক্রিয়াটি কঠোর প্রকৌশল সিমুলেশন বিশ্লেষণের ভিত্তিতে নকশাকৃত এবং তৈরি করা হয়েছে, যা নিশ্চিত করে যে ছাঁচের গতিগুলির ধারাবাহিকটি সহজ, নির্ভুল, ধারাবাহিক এবং দ্রুত, চক্র সময় 0.2 time 0.4 সেকেন্ড তৈরি করে।

★দুটি শক্ত অস্থির ছাঁচনির্মাণ বহন করার জন্য 8 পিসি সুপার হার্ড অ্যালয়ে গাইডওয়ে নির্বাচন করা হয় (অন্য বোতল ফুঁ দিয়ে মেশিন সরবরাহকারীরা কেবল 4 পিসি ব্যবহার করেন)।দুটি একতরফা এবং এক দিকের গাইডওয়ের ওজন অস্থাবর ouldালাইয়ের দ্বারা ভাগ করা হয় যা অন্যান্য নির্মাতাদের গাইডপথের অর্ধেক শক্তি।এবং দুটি গাইড রেল একে অপরের সাথে সংযুক্ত করা হয়েছে, আরও পরিধান-প্রতিরোধী, আরও সঠিক অবস্থান ingচলমান টেম্পলেটটির ওজন প্রায় 350 কেজি হয়, এবং এটি বাহ্যিক বল ছাড়াই এক হাত দিয়ে ঠেলা যায় (সরঞ্জামগুলির গতিশীলতা দক্ষতা বেশি) mold এবং সার্ডো মোটর এবং রিডুসারটি সরঞ্জামের ছাঁচ খোলার এবং বন্ধ করার প্রক্রিয়াতে সর্বদা সরানো হয় সার্ভো মোটর এবং রিডুসারের পরিষেবা জীবন দীর্ঘতর হওয়ার জন্য একই দিক (অন্যান্য গার্হস্থ্য নির্মাতারা ছাঁচ খোলার এবং বন্ধ হওয়ার জন্য সামনের এবং বিপরীত ঘূর্ণনের মধ্য দিয়ে যায়)।

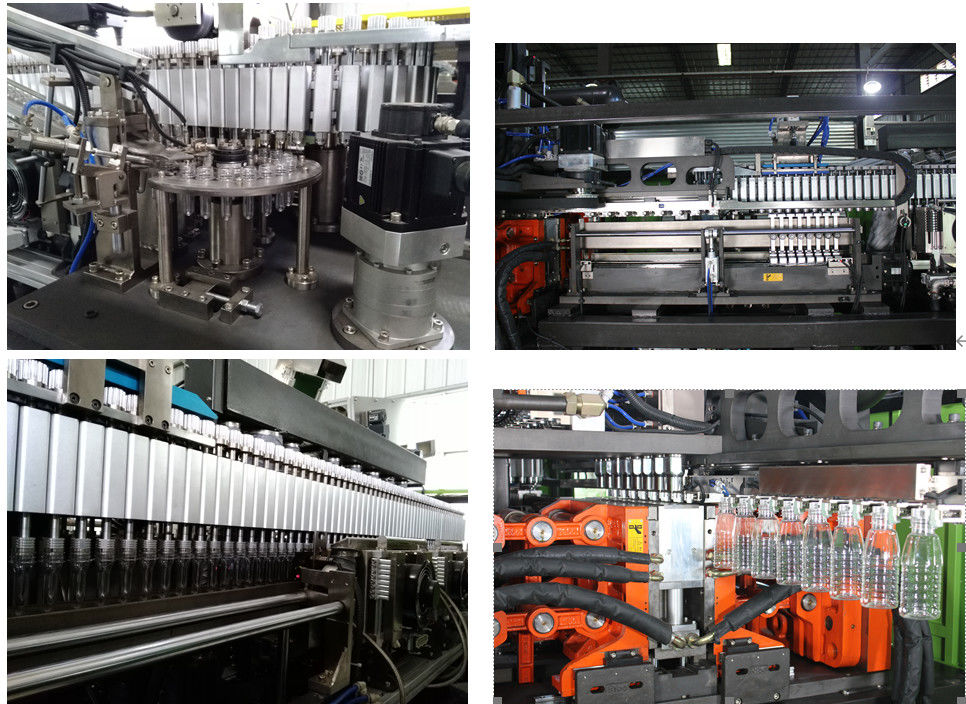

প্রিফরম খাওয়ানো এবং প্রিফর্ম হিটিং হোল্ডারগুলি স্থানান্তর প্রক্রিয়া:প্রিফরম ফিডিং স্টার হুইল এবং প্রিফর্ম হিটিং হোল্ডার্স ট্রান্সফার মেকানিজমটি সার্ডো মোটর সিঙ্ক্রোনাস বেল্ট লিঙ্কেজ টাইপ ড্রাইভ পদক্ষেপ দ্বারা চালিত।প্রফর্ম রোটারি হিটিং সিস্টেমের জন্য, প্রিফ্ট হিটিং ধারকগুলি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা নিয়ন্ত্রিত হয়, প্রিফর্মগুলি (প্রিফর্ম ঘাড় উপরের দিকে থাকে) 360 ডিগ্রি নিরবচ্ছিন্নভাবে রোটারি হিটিং হয়, 48 মিমি প্রিফর্ম হিটিং পিচ হয়, আরও প্রফর্মগুলি একই দূরত্বের মধ্যে নিরবচ্ছিন্নভাবে উত্তপ্ত হয়, যা দক্ষতা উন্নত করে এবং শক্তি সঞ্চয় 40% এর উপরে।কাঠামোর সরলকরণের জন্য উচ্চ-গতির স্টেপিং পজিশনিংকে ঘোরানোর জন্য একই সার্ডো মোটর একযোগে স্লাইড ট্র্যাকে ব্যবহার করতে ব্যবহৃত হয়, যা স্টেপিং ট্র্যাকটিকে দ্রুত এবং স্থিতিশীল করে তোলে, উত্পাদন চক্রের সময়কে সংক্ষিপ্ত করে তোলে এবং উত্পাদন দক্ষতার ব্যাপক উন্নতি করে।

উত্তপ্ত / পরিবর্তনশীল পিচ প্রক্রিয়াটির পরে সম্পাদন করুন: এই মেকানিসামটি স্ক্রুটিকে সরাসরি সংযোগের জন্য সার্ভো মোটর গৃহীত হয়, স্ক্রুটি ঘুরিয়ে দেয়, পিচটি 38 মিমি থেকে 105 মিমি থেকে সরাসরি পরিবর্তন করা হয়, উচ্চ গতি এবং সঠিকভাবে দুটি ব্যবস্থার মধ্যে পরিচালনা পরিচালনা করার জন্য কাঠামোটি পরিবর্তন করা হয়েছিল।

★পরিবর্তনশীল অংশে, সুপার হার্ড অ্যালো স্ক্রু পৃথকীকরণের সম্পূর্ণ স্বাধীন গবেষণা এবং বিকাশ, পৃষ্ঠ 2 মিমি রকওয়েল কঠোরতা 68 ডিগ্রি বা তার বেশি পৌঁছাতে পারে, এবং স্ক্রু মসৃণ ডিগ্রি, শিল্পে পরিধান-প্রতিরোধী ডিগ্রি একেবারে নেতৃত্বাধীন, ডিজাইনের পরিষেবা জীবন 15 বছরেরও বেশি সময় ধরে পৌঁছতে পারে।

গ্রিপার্স এবং বোতল আউট-ফিড প্রক্রিয়া সহ ট্রান্সফার সিস্টেম প্রিফর্ম করুন: এই দুটি গতির জন্য উচ্চ গতি এবং নির্ভুলতা নিশ্চিত করার জন্য একই সার্ভো মোটর এবং সিঙ্ক্রোনাস বেল্ট দ্বারা চালিত ধাক্কা blowালাই এবং সমাপ্ত বোতলগুলি আউট-ফিডে সরবরাহ করা উত্তাপের কাজগুলি।

প্রসারিত প্রক্রিয়া (নিম্ন প্রসারিত): প্রসারিত রডগুলি একবারে একটি সার্ভো মোটর দ্বারা চালিত হয়, যা রডগুলির গতির সুসংগততা নিশ্চিত করে এবং উত্পাদনের আগে সামঞ্জস্য করা সহজ করে তোলে। (ঘা ছাঁচের বিনিময়ের পরে, প্রসারিত রডগুলির উচ্চতা সামঞ্জস্য করা আরও সহজ করে তোলে, ম্যানুয়াল দ্বারা সামঞ্জস্য না করে কেবল টাচ স্ক্রিনে ডেটাগুলি ইনপুট করা দরকার))

থার্মোস্ট্যাটিক হিটিং সিস্টেমের প্রয়োগ

মডুলারাইজড কন্ট্রোল সিস্টেমটি থার্মোস্ট্যাটিক ফ্লাস্ক ফাঁকা হিটিং ওভেনে ব্যবহৃত হয়, যা হিটিং প্রিফর্মের জন্য ইনফ্রারেড ল্যাম্প এবং রিফ্লেক্টর ব্যবহার করে।তাপমাত্রার মান নির্ধারণের পরে, সরঞ্জামগুলি ভোল্টেজের ওঠানামা এবং পরিবেশগত তাপমাত্রা পরিবর্তনের দ্বারা প্রভাবিত না হয়ে স্বয়ংক্রিয়ভাবে হার অনুযায়ী আউটপুট ভোল্টেজ সামঞ্জস্য করতে পারে।একই সময়ে, এটি ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা নিয়ন্ত্রিত বায়ু সঞ্চালন দ্বারা শীতল করা হয়, যা কার্যকরভাবে অভ্যন্তরীণ তাপমাত্রা এবং হিটিং ওভেনের ধ্রুবক তাপমাত্রার গ্যারান্টি দিতে পারে এবং প্রতিটি প্রাক-পৃষ্ঠের পৃষ্ঠ এবং এর অভ্যন্তরীণ তাপমাত্রাকে সমানভাবে উত্তপ্ত করে তোলে।তদুপরি, বোতলটি হিটিং ওভেনে 360 ডিগ্রি ঘোরায়, যাতে প্রিফর্মের প্রতিটি পাশ সমানভাবে উত্তপ্ত হতে পারে, যা প্রস্ফুটিত বোতলটির ফলন এবং ঘন-প্রাচীরযুক্ত প্রফর্মগুলির অভিযোজ্যতা পরিসীমা উন্নত করে।

প্রিফর্ম হিটিং সিস্টেমে সম্পূর্ণ ক্লোজড-লুপ ভোল্টেজ নিয়ন্ত্রকের প্রয়োগ:

হিটিং ওভেনের তাপমাত্রা সম্পূর্ণ ক্লোড-লুপ ভোল্টেজ নিয়ামক (প্রতিক্রিয়া সহ) দ্বারা নিয়ন্ত্রিত হয় যা রিবো সংস্থা কর্তৃক স্বাধীনভাবে বিকশিত হয়েছিল।নিয়ামক প্রতি সেকেন্ডে 100 বার স্ক্যানিং ফ্রিকোয়েন্সি আউটপুট ভোল্টেজ (সেট মান) সনাক্ত করে এবং সামঞ্জস্য করে, যাতে সমানভাবে ভোল্টেজ আউটপুটের প্রভাব অর্জন করতে এবং গরম করার উপাদানটির তাপের ওঠানামা দ্বারা সৃষ্ট অস্থিরতা উত্তাপের সমস্যার সমাধান করতে পারে (ল্যাম্পগুলি ) বিদ্যুৎ সরবরাহের ভোল্টেজের ওঠানামার কারণে।এছাড়াও, ক্লোড-লুপ কন্ট্রোল সিস্টেম মূল তাপীকরণ ওভেনের ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার সাথে ইন্টারঅ্যাক্ট করে এবং সহযোগিতা করে, পরিবেশগত তাপমাত্রা পরিবর্তনের ফলে তাপীকরণের তাপমাত্রা ওঠানামায় ব্যাপক উন্নতি করে।বোতল ফুঁতে মেশিনে উপরের প্রযুক্তি প্রয়োগ করে, প্রতিটি পূর্বরূপের উত্তাপের একতা এবং স্থিতিশীলতা সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ হয়, যা শেষ পর্যন্ত প্রতিটি গহ্বরের বোতল ফুঁকানো প্রভাবের স্থায়িত্ব এবং অভিন্নতা নিশ্চিত করে।এই ক্লোজড লুপ ইউনিট বোতল ঘা সরঞ্জামগুলির সামগ্রিক কর্মক্ষমতা আরও উন্নত করেছে।

মেশিনটি সর্বশেষ তাপীকরণ ওভেনের শেষে প্রিফর্ম তাপমাত্রা সনাক্তকরণের সাথে সজ্জিত থাকে, যদি প্রিফর্ম তাপমাত্রাটি বয়ে যাওয়া তাপমাত্রায় না পৌঁছায় তবে প্রিমফর্মগুলি ঘা ছাঁচে butোকে তবে কোনও বাতাস না বাড়ে।

III।কর্মক্ষমতা এবং সুবিধা

i.The ম্যান-মেশিন ইন্টারফেস কাজ সহজ।তাপমাত্রা সমন্বয় এবং প্রাক বিতরণ সহ সবকিছুই কম্পিউটারাইজড।

ii. নির্ভরশীল চলমান অপারেশন প্যানেল, অপারেশনটিকে আরও সুবিধাজনক এবং নমনীয় করে তুলুন।

iii.Preform unscrambling, লোডিং, বোতল পরিচালনা এবং ক্রম সব স্টেইনলেস স্টিল ম্যানিপুলেটর দ্বারা একটি দ্বিতীয় দূষণ ছাড়াই স্বয়ংক্রিয়ভাবে পরিচালিত হয়।

iv. স্বয়ংক্রিয় ভ্রূণ প্রিফর্ম ফিডিং পদ্ধতির প্রক্রিয়া চলাকালীন, প্রতিটি প্রিফর্ম চ্যানেলটিতে ফটোয়েলেক্ট্রিক সনাক্তকরণ রয়েছে, উপরের মোটর এবং পার্টিং সিলিন্ডারের ক্রিয়া নিয়ন্ত্রণ করতে হবে, প্রতিটি ভ্রূণ চ্যানেলে প্রিফর্মের অভিন্ন বিতরণ নিশ্চিত করতে হবে এবং উদ্বেগজনক কাজ করবে উপাদান ঘাটতি।

v। সংবহনকারী শীতলকরণ জলের সিস্টেমের পাশাপাশি কনভার্টার দ্বারা নিয়ন্ত্রিত ফ্যানগুলি বোতল ঘাড়কে বিকৃতকরণের বিরুদ্ধে রক্ষা করতে পারে যখন প্রিফর্মটি উত্তপ্ত হয়।

vi।হোমোথার্মাল হিটার অটো রিফ্লেকশন এবং ক্লোজড লুপ অ্যাডজাস্টিং সিস্টেম গ্রহণ করে যা অনুপাতের ক্রমাগত শক্তি সরবরাহ করে, ভোল্টেজের ওঠানামা দ্বারা প্রভাবিত হয় না।প্রেরণ শৃঙ্খলা সংক্ষিপ্ত পিচড এবং প্যারাসটিক, যা ধীরে ধীরে গরম এবং কম বিদ্যুৎ খরচ উপলব্ধি করতে সহায়তা করে।ফলস্বরূপ, প্রিফর্মটি সমানভাবে উত্তাপিত করা যায় এবং সহজেই আঘাত করা সহজ হয়।

vii।ছাঁচগুলির অবস্থান নির্ধারণের ফলে এক ঘন্টার মধ্যে সহজেই ছাঁচগুলি পরিবর্তন করা সম্ভব হয়, অপারেটরটিকে কেবল এই কাজটি শেষ করতে পারে কেবল ভূমিতে দাঁড়িয়ে থাকা দরকার, মেশিনের ফ্রেমে দাঁড়ানোর প্রয়োজন নেই, ব্যক্তির জন্য সুরক্ষা অনেক বেশি।

viii।বৈদ্যুতিন, বায়ুসংক্রান্ত উপাদান, সার্ভো মোটর ইত্যাদির মতো আমরা মেশিনগুলির জন্য যে সমস্ত জটিল অংশ ব্যবহার করি তা হ'ল জাপান, মার্কিন যুক্তরাষ্ট্র এবং ইউরোপ থেকে আমদানিকৃত বিখ্যাত ব্র্যান্ডের অংশ, যা আমাদের সরঞ্জামের স্থিতিশীলতা ও দীর্ঘজীবন নিশ্চিত করে।

ix. উচ্চ চাপ ব্লাইং ভালভ নিম্নচাপ বায়ুতে রূপান্তর করার ডিভাইস দিয়ে সজ্জিত, যা নিম্নচাপ বায়ু ছাড়াই স্বাভাবিক রূপান্তর নিশ্চিত করতে পারে।মেশিন উচ্চ চাপ বায়ু পুনরুদ্ধার ডিভাইস দিয়ে সজ্জিত, বোতল ফুঁ দিয়ে উত্পাদন প্রক্রিয়াতে, উচ্চ চাপ বায়ু পুনরুদ্ধার করা যায় এবং সিলিন্ডার / প্রাক-ঘা জন্য ব্যবহার করা যেতে পারে।

চতুর্থ।সহজ রক্ষণাবেক্ষণ

ওমরন সার্ভো কন্ট্রোলার সিস্টেম (মোশন কন্ট্রোলার, মডিউলার) নির্দিষ্ট যোগাযোগের তারের মাধ্যমে মেশিনের সাথে সংযুক্ত থাকে user ব্যবহারকারী মোশন কন্ট্রোলারের মাধ্যমে মেশিনের সমস্ত ক্রিয়াকলাপ পরিচালনা করতে পারেন।একবার মেশিনে ত্রুটি হয়ে গেলে, ম্যান-মেশিন ইন্টারফেস অপারেটরটিকে সতর্কতা সংকেত এবং ফল্ট ডায়াগনোসিস রিপোর্ট সরবরাহ করবে, অপারেটর দ্রুত ফল্ট ডিসপ্লে মাধ্যমে ত্রুটি এবং সমস্যা সমাধানের কারণটি খুঁজে পেতে পারে।

Air বোতলটি যদি বায়ু পরিবাহকটিতে অবরুদ্ধ থাকে / পূর্ণ হয়, তবে স্বয়ংক্রিয় স্টপ ফিডিং প্রিফর্মগুলির ক্রিয়াকলাপটি ফটোলেক্ট্রিক সনাক্তকরণের মাধ্যমে প্রোগ্রামে সেট করা যায়।

Machine যদি মেশিনটি ফুঁ দেওয়ার পরে সরঞ্জামগুলি খুব দীর্ঘ সময়ের জন্য কাজ বন্ধ করে দেয় তবে তাপীকরণ হ্রাস স্বয়ংক্রিয়ভাবে তাপমাত্রা হ্রাস করার, বিদ্যুতের খরচ সাশ্রয় করার এবং হিটিং সিটে অতিরিক্ত তাপমাত্রা এড়াতে (তাপমাত্রা সেটিং টাচ স্ক্রিনে সেট করা হয়) ফাংশন দিয়ে গরম করা যায় lamp

ভি। সুরক্ষা

বোতল ফুঁ দেওয়া মেশিনের পারস্পরিক ক্রিয়াকলাপগুলি প্রতিরক্ষামূলক ডিভাইস এবং সতর্কতার লক্ষণগুলিতে সজ্জিত।

i।অপারেটরদের নিরাপত্তা

মেশিনটি পুরোপুরি নিখুঁত নির্ভরযোগ্য সুরক্ষা দরজা দিয়ে আবদ্ধ এবং মূল পৃষ্ঠে অ্যালুমিনিয়াম অ্যান্টিস্লিপ প্লেট দিয়ে সজ্জিত, যা অপারেটরদের বৃহত্তম ডিগ্রিতে সুরক্ষার আশ্বাস দিতে পারে।

ii।মেশিনের নিরাপত্তা

একাধিক পয়েন্ট সনাক্তকরণ কৌশলটি পজিশনিং সিস্টেম, ক্ল্যাম্পিং সিস্টেম এবং স্ট্রেচিং সিস্টেমকে বৃহত্তম ডিগ্রীতে নিরাপদভাবে চালানো নিশ্চিত করতে গৃহীত হয়।

টেকনিক্যাল প্যারামিটার
